Nantes Wireless à Ecossolies 2006

Lundi 19 juin 2006, par Remi // L’actualité

L’association Nantes-Wireless a participé à Ecossolies, le rassemblement de l’économie sociale et solidaire, qui a eu lieu à Nantes, les 9, 10 et 11 juin 2006. Nantes-Wireless a ainsi pu montrer un modèle de réseaux libres, alternatifs aux modèles commerciaux traditionnels et a mis en place l’infrastructure réseau sur le site de la manifestation.

Présentation

L’association Ecossolies organise les 9, 10 et 11 juin 2006, le rassemblement de l’économie sociale et solidaire, à Nantes, quai François Mitterand. Ces journées proposent des expositions, des débats et des démonstrations autour des thèmes de l’économie sociale et solidaire.

L’association Ecossolies et Nantes-Métropole, partenaire institutionnel de la manifestation, ont fait appel à Nantes-Wireless dans deux objectifs :

- que nous montrions notre modèle de réseau alternatif,
- que nous mettions en place l’infrastructure réseau pour la manifestation.

Cet article reprend et résume le document de préparation de l’évènement sur le wiki de Nantes-Wireless.

Mise en place de l’infrastructure réseau de la manifestation

La demande des organisateurs de la manifestation était de réaliser une couverture en réseau sans fil de l’ensemble du site de la manifestation, soient 600 mètres en linéaire environ, le long du quai François Mitterand, du pont Anne-de-Bretagne jusqu’au niveau de la rue Lanoue. Ce réseau a été utilisé par les autres exposants pour leurs démonstrations.

Mégalis, partenaire de Nantes-Métropole et partenaire de la manifestation, nous a mis à disposition, pour la durée de la manifestation, un accès Internet à 8 Mbits/s. symétrique, avec 8 adresses IP publiques. Nous avons pu acheminer cet accès jusqu’à deux sites proches de la manifestation, situés en face des deux extrémités du quai, en utilisant des fibres optiques du réseau O-Méga de Nantes-Métropole, en protocole ethernet 1000 base LX.

Nous avons réalisé l’interconnexion du site de la manifestation avec chacun de ces deux points au moyen de liaisons sans-fil directionnelles, en utilisant

- une liaison de 300 mètres, constituée d’un WRT54g branché sur une parabole SD19 sur un des sites de raccordement vers le réseau optique et un WRT54g branché sur une parabole SD27
côté site de la manifestation Ecossolies,

- une liaison de 200 mètres environ, constituée d’un WRT54g branché sur une parabole SD27 sur l’autre site de raccordement vers le réseau optique et un WRT54g branché sur une parabole SD19, sur le site de la manifestation Ecossolies.

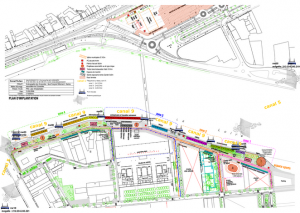

Le schéma complet d’installation du réseau est le suivant :

PNG - 344.9 ko
Schéma du réseau

schéma en 200 dpi

La couverture du site lui-même a été réalisée au moyen de 7 autres points d’accès, disposés dans des tentes, le long du quai.

JPEG - 32.4 ko
Un point d’accès dans une tente

Les points d’accès utilisaient le firmware FreiFunk
et configurés en routage OLSR entre toutes les interfaces des points d’accès, les points d’accès entre eux communiquants en utilisant le WDS.

La forte densité de points d’accès (un tous les 50 à 100 mètres environ) nous a permis de les utiliser avec leurs antennes d’origine (hormis les quatre servant aux liaisons vers les sites d’interconnexion avec le réseau optique).

Nous avons utilisé le portail captif Wifidog pour rediriger les utilisateurs du réseau vers une page de présentation (renvoyant notamment à notre stand sur la manifestation), et leur permettant de créer des identifiants de connexion. Nous avons mis en place un serveur d’authentification wifidog spécialement pour cette manifestation.

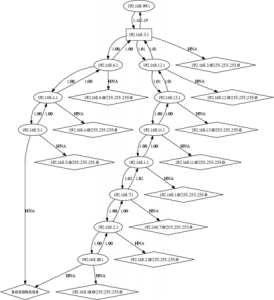

PNG - 253.8 ko
Topologie OLSR

Utilisation du réseau

L’infrastructure réseau nous a permis de montrer notre modèle de réseau libre, et a permis aux exposants un certain nombre de démonstrations, entre autres :

- de l’accès internet en libre service,
- des jeux en réseau,
- des web-radio,
- des ateliers.

Nous avons enregistré, en dehors du médialab (qui était connecté directement sans passer par le portail wifidog), 39 utilisateurs (déclarés sur wifidog).
